世界上首個縱向氧化鎵晶體管研制成功！
背景
功率電子學，是涉及在電機驅動器、電動汽車、數據中心、電網等應用中的電力控制與轉換的學科。功率電子器件，即整流器（二極管）和開關（晶體管），組成了電力電子電路的核心元件。

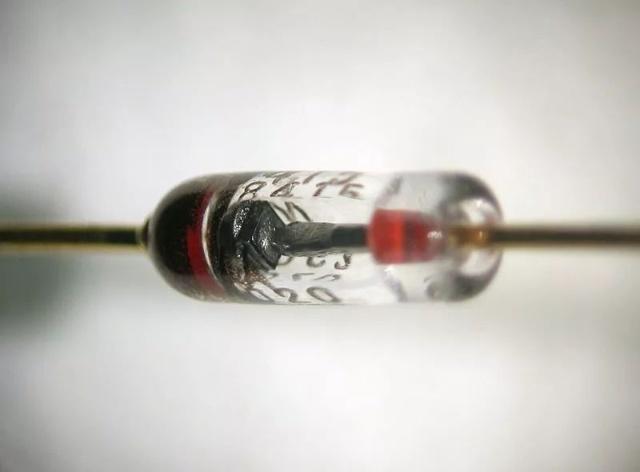

二極管（圖片來源：維基百科）

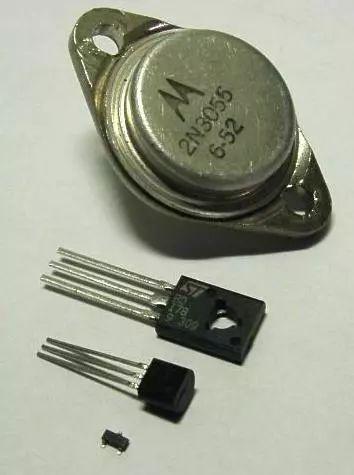

晶體管（圖片來源：維基百科）
我們身邊隨處可見各式各樣的功率電子器件，它們一般可用于改變電壓或者交直流電轉換，例如：便攜式電子設備充電的移動電源、電動汽車的電池組、電網本身的輸變電設備。
如今，主流的功率器件由硅（Si）組成，但是這種功率器件正逼近其基本性能極限，致使商用的功率系統變得笨重而低效。
基于寬禁帶半導體氧化鎵（Ga2O3）的新一代功率器件，有望徹底變革電力電子工業。
β-氧化鎵晶體結構示意圖（圖片來源：維基百科）
寬禁帶半導體材料（禁帶寬度大于2.2eV）被稱為第三代半導體材料，主要包括金剛石、SiC、GaN等。與第一代、第二代半導體材料相比，第三代半導體材料具有禁帶寬度大，電子飽和漂移速度高、介電常數小、導電性能好等優勢?；趯捊麕О雽?dǎo)體材料的電路與傳統硅基電路相比，功率密度更高、功耗更低。Ga2O3 通過“在器件級別”提升功率密度與功率轉換效率，有望大幅削減功率系統的尺寸、重量、成本和能耗。
之前，筆者曾經介紹過一篇在美國物理聯合會出版的《應用物理快報（Applied Physics Letters）》雜志上發表的一篇論文【3】，在論文中，研究人員通過新實驗展示了將“寬禁帶半導體材料 Ga2O3”設計到納米結構中，使得電子在晶體結構中移動得更快。因為電子如此“輕松”地流動，所以Ga2O3 有望成為用于高頻通信系統與節能電力電子器件的理想材料。
（圖片來源：Choong Hee Lee 和 Yuewei Zhang）
創新
近日，日本情報通信研究機構（NICT）與東京農工大學（TUAT）演示了一種“縱向的”氧化鎵金屬氧化物半導體場效應管（MOSFET），它采用“全離子注入（ all-ion-implanted ）”工藝進行N型與P型摻雜，為低成本、高可制造性的新時代 Ga2O3 功率電子器件鋪路。
技術
2011年，NICT 開創性地演示了首個單晶體 Ga2O3 晶體管，從而引發了密集的國際科研活動，對于這種新型氧化物半導體的科學與工程展開研究【4】。
過去幾年來，Ga2O3 晶體管的開發集中于研究橫向幾何結構。然而，由于器件面積較大、發熱帶來的可靠性問題、表面不穩定性，橫向器件不容易經受住許多應用所需的“高電流與高電壓”的考驗。
相比而言，縱向幾何結構能以更高的電流驅動，不必增加芯片尺寸，從而簡化了熱管理，并帶來“好得多”的場終止。縱向晶體管開關的特性，是通過向半導體中引入兩種雜質（摻雜劑）來設計的。開關“打開”時，N型摻雜，提供移動的載流子（電子），用于攜帶電流；開關“關閉”時，P型摻雜，會啟動電壓阻斷。
Masataka Higashiwaki 領導的 NICT 科研小組率先在 Ga2O3 器件中使用硅（Si）作為N型摻雜劑，但是科學界長期以來一直在為找到一種合適的P型摻雜劑而努力。今年早些時候，同一科研小組，公布了用氮（N）作為P型摻雜劑的可行性【5】。他們最新的成果包括首次通過高能量摻雜劑引入工藝，即所謂的“離子注入”，整合硅與氮摻雜，設計出一個 Ga2O3 晶體管。
12月3日，這項研究以早期訪問的在線論文形式發表在《IEEE Electron Device Letters》期刊上【2】，并計劃在該期刊2019年1月出版的那一期上發表。這項研究構建在一項更早的研究基礎上，那項研究中采用了不同的受體摻雜劑【6】。
綠色 ICT 器件高級開發中心的研究員、這篇論文的領導作者 Man Hoi Wong 表示：“我們一開始研究用鎂進行P型摻雜，但是這種摻雜劑無法提供期望的性能，因為它在高溫處理的情況下會擴散。氮，從另一方面來看，熱穩定性高很多，從而為高壓 Ga2O3 器件的設計與制造提供了獨特的機遇?！?
用于制造縱向 MOSFET 的 Ga2O3 基礎材料，是通過一種稱為“鹵化物氣相外延（HVPE）”的晶體生長技術生產的。HVPE 由 TUAT 教授 Yoshinao Kumagai 與 Hisashi Murakami 開創，能以“高速度、低雜質水平”生長單晶 Ga2O3 薄膜【7】。研究人員們實施了三個離子注入步驟，形成了 MOSFET 中的N型接觸、N型溝道、P型電流阻斷層（CBLs）(圖一)。這個器件展示出相當好的電氣特性，包括 0.42 kA/cm2 的導通電流密度，31.5 mΩ·cm2 的特定導通電阻，以及大于八個數量級的高漏極電流開關比(圖二)。通過改善柵極絕緣層的品質以及優化摻雜方案，其性能很容易得到進一步改善。

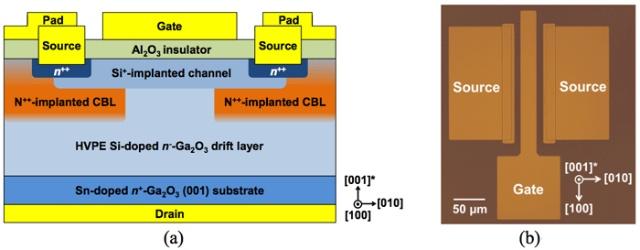

圖一，縱向 Ga2O3 MOSFET （a）截面示意圖與平面視圖光學顯微圖（圖片來源：NICT）

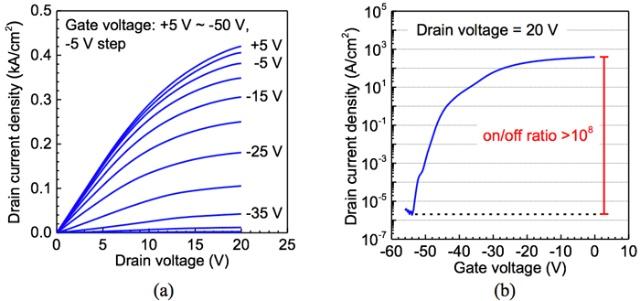

圖二，縱向 Ga2O3 MOSFET （a）直流輸出與轉移特性（圖片來源：NICT）
價值
NICT 綠色 ICT 器件高級開發中心主任 Higashiwaki 表示：“我們的成功在于一項突破性的開發，有望對 Ga2O3 功率器件技術產生變革性的影響。“離子注入”是一項多功能制造技術，在諸如硅與碳化硅（SiC）金屬氧化物半導體場效應晶體等商用半導體器件的量產中廣泛采用。對于全離子注入的縱向 Ga2O3 晶體管的演示，極大改善了基于 Ga2O3 的功率電子器件的前景?！?
Higashiwaki 和 Wong 表示：“縱向功率器件是最強大的競爭者，它可以將超過 100A 的電流與超過 1kV 的電壓結合起來，這樣的結合是許多媒介物所要求的，也是電力工業和汽車電力系統所需要的?！?
Ga2O3 的技術影響將受到通過“熔融法”生長的天然物質的充分支持，這種物質是硅工業的關鍵賦能者之一。硅工業主導了全球半導體市場，每年的回報達幾千億美元。研究人員解釋道：“縱向碳化硅（ SiC ）與氮化鎵 （GaN）功率器件已經在某種程度上，受到襯底高成本的阻礙。對于 Ga2O3 來說，高質量與大尺寸的天然襯底，相對于目前采用的寬禁帶 SiC 與 GaN 技術，為這種迅速涌現的新興技術提供一個獨特且顯著的成本優勢?！?
