二維半導體離產業化還有多遠？
近年來，二維半導體的應用研究獲得了蓬勃發展，它是最有可能替代硅基材料的新一代半導體。同時，我們也認識到，二維半導體距離產業化還有相當長的一段路程，在當前的技術路徑中仍然存在著一些難以克服瓶頸問題。本文梳理了二維半導體的發展過程，總結了其在產業化的過程中面臨的挑戰，并對該材料的產業化應用進行了討論。
一、二維半導體的研究獲得了蓬勃發展
2004年，兩位俄裔英國科學家（安德烈?海姆和康斯坦丁?諾沃肖洛夫）成功得到了單層石墨烯。石墨烯具有機械強度高、導熱系數高、高遷移率、超薄透明、柔性可卷曲等優點，這一發現掀起了人們對二維材料研究的熱情。尤其在半導體領域，我們希望利用這一新型的二維結構，開發出更豐富的應用場景，同時給行將終結的摩爾定律注入新的希望。

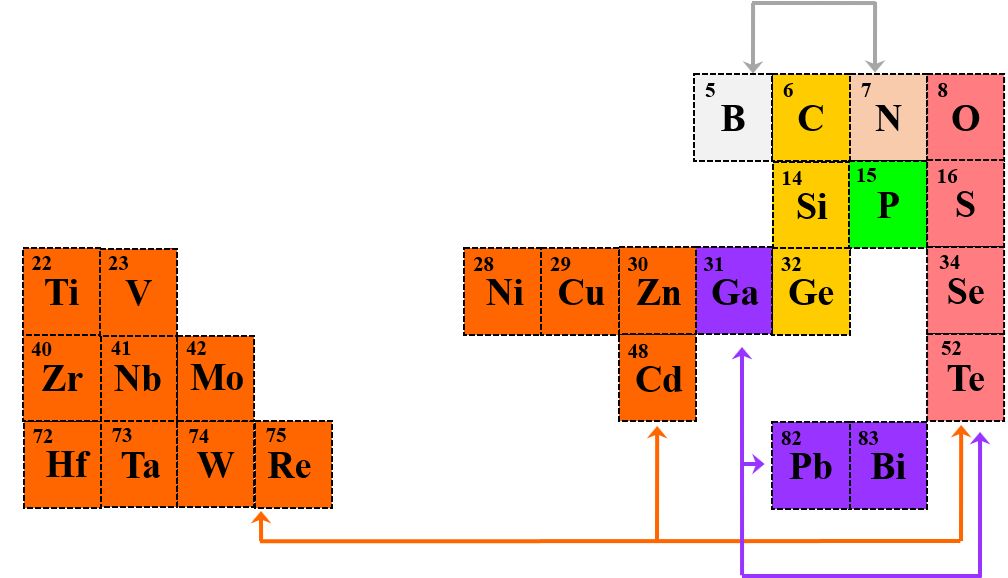

由于大面積的石墨烯帶隙為零，并不是半導體，在大規模集成電路中，石墨烯并不是一種理想材料。我們希望找到一種具有類石墨烯結構的、具有合適帶隙的二維半導體材料。經過多年的研究積累，研究者們發現了數十種二維半導體材料，其中具有代表性的有：過渡金屬硫族化合物、黑磷、硅烯、鍺烯、納米帶石墨烯，以及少量的鎵、鉛、鉍的硫族化合物等。下圖整理了常見的二維半導體材料。圖中由箭頭連接的兩類元素可以構成二維半導體化合物，沒有箭頭連接的元素則是單晶二維半導體。此外，氮化硼（BN）并不是半導體，但它是一種非常重要的二維絕緣體材料，在二維半導體的研究中扮演著十分重要的角色。
圖：重要的二維薄膜材料組合圖
二、基于二維半導體材料的基礎研究已趨近完善
近年來，隨著眾多研究者投入二維半導體這一領域，二維半導體材料的眾多性質已經基本被掌握，數十萬計的研究成果被發表，人們對二維半導體的合成、摻雜、能帶結構、晶格結構、界面效應、光電特性等一系列物理化學效應的研究已日趨完善。在此基礎上，研究者們開發了多種基于二維半導體的應用器件/電路：如單個的NMOS/PMOS器件\反相器、SRAM、NCFET、納米器件、光電探測器、生物傳感器、存儲器、柔性電路、小型集成電路等。

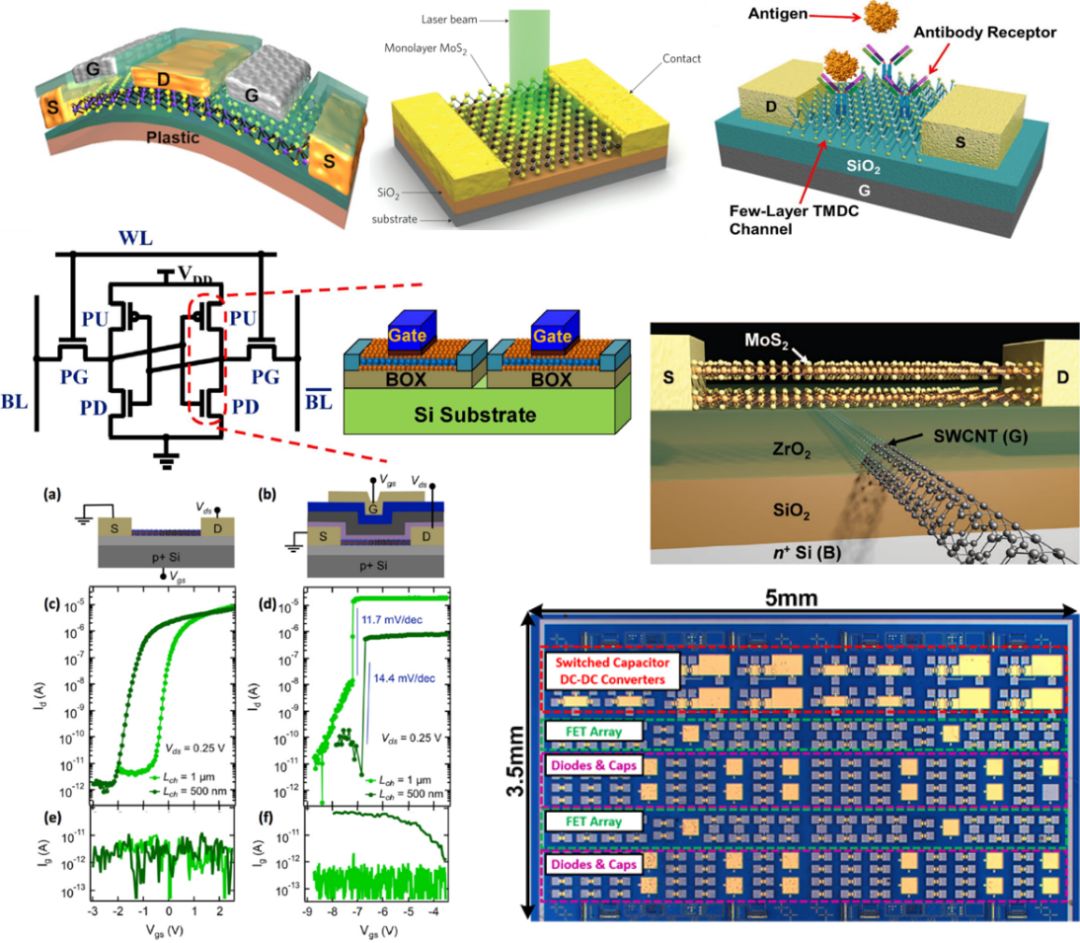

圖：基于二維半導體的應用研究
在眾多應用場景中，二維半導體都有不俗的表現，展現了其作為硅基材料的有力替代者的潛力。采用二維半導體的場效應晶體管，有望將其溝道長度縮小至2nm。此外，二維半導體在異質集成、三維集成等領域也具有較好的發展前景。斯坦福大學的研究小組基于碳納米管和二維半導體材料已經開發出了一種新型的三維集成技術：N3XT，并成功制備出了電路樣品。
三、二維半導體的瓶頸
我們看到，二維半導體在多種應用場景中表現出了巨大的發展?jié)摿?。但二維半導體距離實際應用還存在著相當長的一段距離。在當前的技術路徑中，還存在著一些瓶頸問題，我們對這些問題進行了梳理：
圖：二維半導體的技術瓶頸
1、二維半導體材料單晶薄膜難以大面積制備。 集成電路的襯底一般是具有相當面積的半導體單晶。在二維半導體的制備過程中，一般通過CVD、ALD等設備沉積大面積二維半導體薄膜，薄膜的形成一般通過成核生長、形成島狀薄膜、薄膜的拼合來完成的。在成膜過程中，島狀薄膜的晶向是難以控制的，因而薄膜拼合時，會形成大量的晶界（即缺陷）；此外，由于襯底上各點的成膜速率不同，操作者難以精確控制二維半導體的層數，而層數的不同會顯著影響薄層二維半導體的電學性能。
2.二維半導體材料容易剝離。 二維半導體材料的層間結合是通過范德瓦爾斯力完成的，這使得二維材料易于剝離、分層。同時，在二維半導體的流片過程中，受到超聲、沖洗、熱應力釋放等作用的影響，其相應器件也容易剝離掉，這給大規模集成電路的制造、電路的穩定性帶來了極大挑戰。
3.二維半導體材料的界面干擾問題。 二維半導體具有獨立的二維結構，不與相鄰材料形成化學鍵。在器件制備過程中，難以穩定地控制金屬/半導體的接觸電阻；難以在較大面積的集成電路中，保證一定水平的缺陷/界面態濃度。因而難以獲得均一的器件電學特性，也就難以保證集成電路的工作性能。我們注意到，已經有部分研究者提出了較好的解決方案，如湖南大學的研究團隊通過氮化硼插層構建載流子隧穿結，并得到了較低的接觸電阻。
四、二維半導體離產業化還有多遠？
毫無疑問，二維半導體是具備產業化潛力的，但要在傳感器、集成電路等領域實現二維半導體的產業化，至少還需要以下條件的支持：
1.顛覆性的工藝技術。 當前的二維半導體研究，基本借鑒了硅工藝中常用的技術手段?？紤]到二維半導體獨特的物理結構，有必要針對性地開發新的工藝技術，突破二維半導體的制備、流片過程中存在的一系列技術瓶頸，根本性地解決二維半導體器件/電路的可靠性問題。
2.形成通用的工藝標準，可靠的IP模組。 當前的二維半導體仍處于基礎研究階段，沒有統一的技術標準，魚龍混雜。對于現有的器件模組，難以轉移到標準的工藝產線上來。我們必須將二維半導體工藝中特殊的工藝參數標準化，否則難以確保二維半導體模塊的工藝良率，也就無法大規模量產。
3.科研工作者與產業界的緊密合作。 要將實驗室中已有的理論成果轉移到產業界，科研工作者與產線工程師必須進行緊密的技術合作。一個良好的中試平臺，將極大地促進二維半導體技術標準的形成，同時也會更加全面地評估二維半導體產品的成本、性能和市場規模，為后期產業化做好必要準備。
可以預見，起碼在近十年中，二維半導體材料還不具備大規模取代硅基材料的能力。我們難以斷定二維半導體是否會勝出。但與此同時，我們也應該注意到，顛覆性技術的出現往往會重新書寫整個半導體領域的格局。要知道，世界上第一個晶體管并不是硅基的，而是在鍺襯底上實現的；在數十年前MOS技術沒有成熟的時候， BJT才是集成電路的主角。
2018-10-13 來源：半導體行業觀察
